国内外垃圾焚烧炉的空气污染控制系统分析

返回列表 来源: 约翰节能 发布日期: 2020.02.17

垃圾焚烧炉的空气污染控制系统,是否可实现焚烧炉发电烟气排放要求?下面约翰节能垃圾焚烧炉厂家带大家了解国内外在垃圾焚烧炉空去污染控制系统的做法。

一、国内垃圾焚烧发电厂二次污染控制系统

1某垃圾焚烧厂空气污染控制系统状况

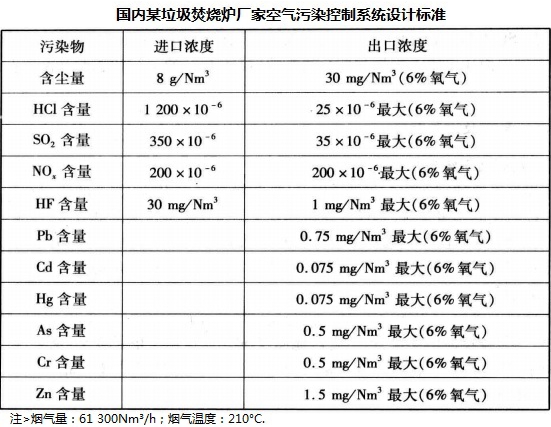

该垃圾焚烧厂设计容量为700T/D,采二条处理线,单炉处理容量为350T/D,其废气处理系统为半干式洗烟塔与滤袋式集成器的组合,为了满足Hg排放浓度0.057mg/Nm³的要求


采用半干式洗烟塔两套(每炉一套),由垃圾焚烧炉产生的废气先通过洗烟塔顶部的气体分配器,以涡流的形式送入到半干式洗烟塔本体内,消石灰乳泥和水则在一定的控温条件下旋转式喷雾器喷人,并形成细小的颗粒。消石灰乳泥首先和废气的HClSO.等酸性气体发生气/液式接触的化学反应。化学反应产生的主要成分为Ca(OH)2CaCI2、民0,主要化学反应方程式如下:

2Ca(OH)2+2HCl→CaCl2•Ca(OH)2•H2O+H2O

在垃圾焚烧炉的洗烟塔的底部可以收集部分化学反应后的产物,其他夹带在废弃中的未反应物,则随同废气的尘粒由后接的滤袋集尘器去除。此外,为加强废气中出隶效果同时在半干式洗烟塔内喷人高温用液体整合剂,以捕集隶元素及其化合物。

半干式洗烟塔出口的废气将导人脉冲式滤袋集尘器中,借滤袋捕捉并滤除由垃圾焚烧炉燃烧所产生的粉尘,以及由半干式洗烟塔所产生的反应物与未反应物粉粒,一方面降低污染物的排放浓度,另一方面也提供未完全反应碱性消石灰与酸性气体再次接触反应的机会,增加整体系统的去除效率。垃圾焚烧炉废气经滤袋过滤清洁后再由抽风机从烟囱排放到大气中。自半干式洗烟塔出口的废气由滤袋外部进入,经滤布的阻绝,粉尘留在滤袋外再定时由滤袋上端喷人的压缩空气产生脉冲,将滤袋表面的尘埃弹下来落人下面的灰斗中,后经过位于灰斗底部的旋转阀和螺旋式输送带排除。

每组滤袋式集尘器内设有80个隔膜阀来控制压缩空气的进入,并依序开启来反冲滤袋,80个隔膜阀分置在捷、袋集尘器的两侧,(每侧各40个)当进行反冲洗时,一次开启4个阀门,即一对隔膜阀与21对阅门同时开启喷人5×105Pa压缩空气后,在依序开启2对和22对阀门,后开启20对和40对。垃圾焚烧炉逐步完成整个袋滤式集尘器内所有滤袋的反冲洗过程,而每对阀门实际开闭时间0.2s(通常一组4个阀门自开启、关闭、暂停到下一组4个阀门开启所设定时间为72s),完成一完整模式A的循环还需要24min。只有当滤袋已操作一段时间后,粉尘在滤布上累积较多,产生较大压力差,当该压力差超过2.5×103时,现场控制盘和中控央制时将鸣警报,并将滤布洗净时间有72s缩短为27s并完成一个循环的洗净工作(即540s)后,冲洗间隔再自动回到72s。

2台湾树林及新店垃圾焚烧厂

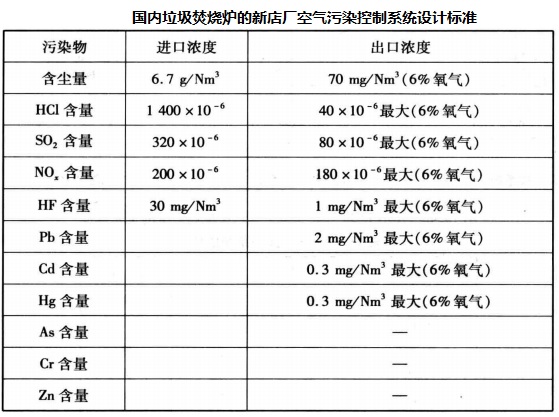

台湾树林及新店垃圾焚烧炉焚烧厂采用的标准化450t/d的水墙式垃圾焚烧炉,在树林厂中共3座,合计1350t/d,新店厂2座,合计900νd,其设计标准见表。



树林及新店厂采用干式洗烟系统,在废气进入各炉组空气污染防治系统时,先经过一个旋风集尘器,把10微米以上的颗粒拦截去除出去,以减少后面滤袋集尘器的负担,然后将废气导人冷却塔,将废气温度调整到170℃左右,再导人反应塔,以石灰粉末喷人来中和酸性气体,废气中此时含有大量的未反应的石灰粉末,在进入滤袋集尘器之前,为了系统的去除戴奥辛,特别废气进入滤袋集尘器以前,喷人活性炭粉末及特殊助剂,以吸收这些微量毒性物质及延长石灰粉在滤布表面的停留时间,滤袋集尘器则采用逆洗式方式清洗。

二、国外垃圾焚烧发电厂二次污染控制系统

在国外垃圾焚烧炉发电厂中,空气污染防治系统采用ABB Flakt的设计居多,以下特别针对Flakt

所发展的系统进行评估比较,在过去十余年间,Flakt 会对三个典型系统进行评估,如图表所示

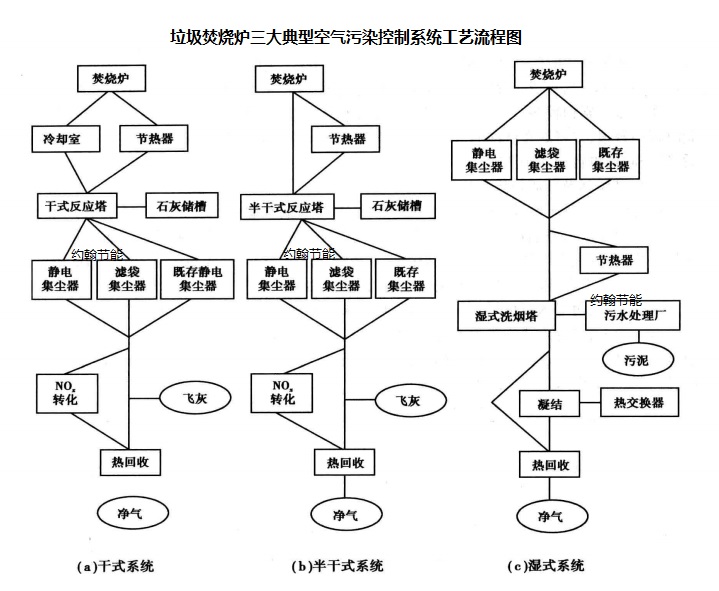

 垃圾焚烧炉三大典型空气污染控制系统工艺图 2.16-1

在干式及半干式系统中Flakt曾经发展了四种洗烟塔计有DASCDASDRYPACROTARY-ATOMIZER四种,早期发展DAS系统,因为壁温与外界相差太大,有石灰结垢现象,因此,在垃圾焚烧炉塔内增加导流板,使内外温差一致,减少结垢,此型干式洗烟塔特别命名为CDASC+DAS,已在欧洲地区广泛地被使用。在半干式洗烟塔方面要以喷嘴性能来区分,DRYPAC采用二相流喷嘴,这用于较大型焚烟厂,另一种采用转盘式雾化喷嘴(rotaryatomizer),可以产生较均匀的液滴。

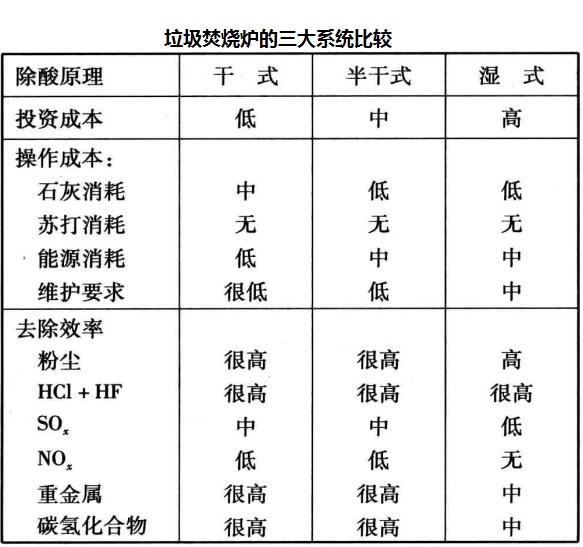

垃圾焚烧炉三大系统比较2.16-2

垃圾焚烧炉废气处理方案比较2.16-3



垃圾焚烧炉发电厂的空气污染控制系统需要随着日趋严格排放标准而随时修正,在欧洲方面,例如德国Munich的南区焚烧厂,原有的空气污染控制系统采用CDAS塔配附,为了抑制戴奥辛的生成,提高了燃烧室的温度,但因此增加了大量的N吧,故在FF后方增设了SCR来控制NO排放。瑞典的Aveita垃圾焚烧厂的空气污染控制系统如图13.54所示,采用了CDAS配合FF,RU口SOx浓度约为350×10-6,可达80%左右的去除率,然而后来环保法规定的更改时,酸性气体无法通过排放标准,因此,在后方增设棍式洗烟塔。


约翰节能供暖锅炉厂家

河北约翰节能垃圾焚烧炉厂家温馨提示:垃圾焚烧炉在焚烧垃圾时,应考虑其水分高,热值低热点;应做好防护措施,防止有害气体逸出;应有适当的冗余处理能力;确保焚烧炉出口烟气中氧气含量达到6%-10%(干烟气);应设置二次燃烧室,并保证烟气在二次燃烧室 1100℃以上停留时间大于2s,阻止二噁英的形成。
