简析:余热锅炉包括哪些组件?各组件有什么作用?

返回列表 来源: 约翰节能 发布日期: 2020.05.08

上文约翰节能兰炭锅炉厂家为大家分享了余热锅炉和常规锅炉的区别,今天小编为大家简析:余热锅炉包括哪些组件?各组件有什么作用?以帮助你更好的使用和维护锅炉设备。

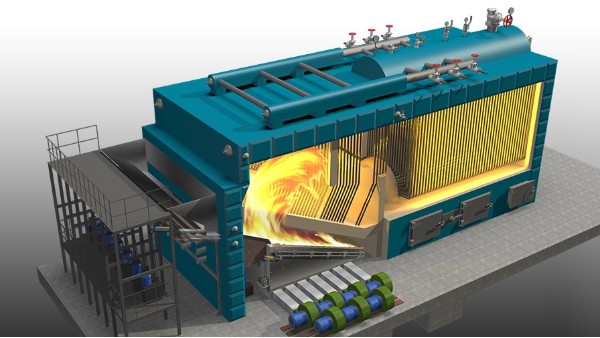

约翰节能兰炭型煤锅炉厂家

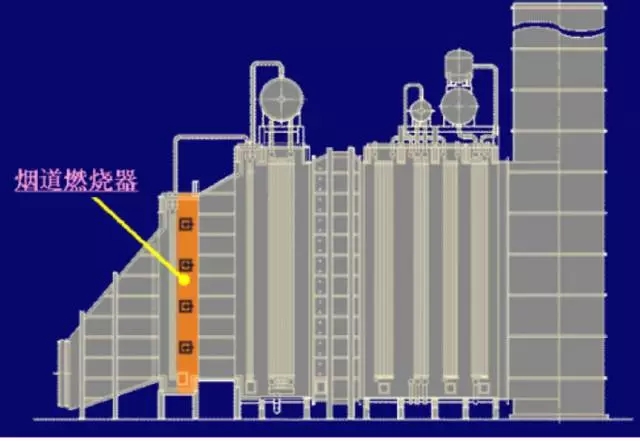

一、余热锅炉的本体有哪些组件?

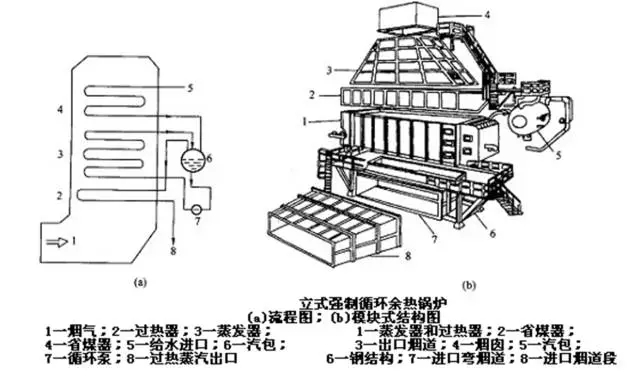

余热锅炉是一个大的整体,它的本体通常由省煤器、蒸发器、过热器以及联箱和汽包等换热管组和容器等组成,在有再热器的蒸汽循环中,可以加设再热器。



二、余热锅炉组件都有什么作用?

1.省煤器——锅炉的给水完成预热的任务,使给水温度升高到接近饱和温度的水平;

2.蒸发器——给水相变成为饱和蒸汽;

3.过热器——饱和蒸汽被加热升温成为过热蒸汽;

4.再热器——再热蒸汽被加热升温到所设定的再热温度;

5.汽包——汇集省煤器给水和汇集从省煤器来的汽、水混合物,提供合格的饱和蒸汽进入过热器或供给用户。

6.翅片管

余热锅炉省煤器、蒸发器、过热器、再热器均采用翅片管传热

特点:两种形式-螺旋环片状翅片管和螺旋锯齿状翅片管;锯齿状翅片管具有更高的传热效率,因此在余热锅炉中除高温区域(余热锅炉进口及补燃用燃烧器后部)外,均被采用;传热率可通过改变翅片管的高度和密度布置(每米长度的翅片数)调节;被螺旋缠绕在管子上的翅片是利用连续高频焊工艺同管子外壁焊接固定的。

7.包结构

汽包本体是一个圆筒形的钢质受压容器,由筒身(圆筒部分)和两端的封头组成。筒身由钢板卷制焊接而成,凸形封头用钢板冲压而成,然后两者焊接成一体。封头上开有人孔,以便进行安装和检修,同时起通风作用。人孔盖一般由汽包里面向外关紧,封头为了保证其强度,常制成椭球形的结构,或制成半球形的结构。

8.减温器

减温器通常位于过热器或再热器出口管组的进口处,比如一、二级过热器之间。减温水一般来自锅炉给水泵。减温水通过喷口雾化后喷入湍流强烈的蒸汽中,蒸汽的速度和雾化的水滴尺寸是确定减温效果的两个重要因素。一个好的过热器或再热器设计,在额定负荷稳定运行时需要很少的喷水量。

9.联箱

现代锅炉都采用圆形联箱,实际上是直径较大、两端封闭的圆管,可用来连接两部分相同或不同管数和管径的管子,起汇集、混合和分配工质的作用。联箱一般布置在炉外不受热,其长度由所需连接的管数决定。联箱与管子的连接现在都采用焊接。



10.热管余热蒸发器性能特点:

1)安装方便:热管余热蒸发器体积小,结构紧凑,安装不需要对原锅炉或工业窑炉进行改动。

2)安可全靠:超导热管性能好,导热时产生自振不产生堵灰和通风阻力小,始终保存良好的传热效率,热管传热工作安系全数高,单根热管的损毁不影响整个设备的安运全行。

3)使用寿命长:超导热管余热回收装置使用寿命10年以上,维护简单成本低。

4)节能效益好:大型工业窑效率可提高10%以上,中小型燃油、燃气、燃煤锅炉效率可提高节能大5%~10%



热管式余热锅炉日常维护:

1)用水位表观察水位,及时检修损坏的水位表

2)压力表损坏、表盘不清及时更换

3)跑、冒、滴、漏的阀门能维修及时检修或更换;

4)绝热层、加强内衬层的完好无缺

5)每班应定期检查传动装置的灵活性及工作状况,要及时进行润滑,保证其正常工作;

6)检查并维修风机、给水管道阀门,给水泵等;

7)检查锅炉系统所有连接管道法兰等部位必须严密不得漏风;

8)若引风机发生剧烈振动,应停车进行检查,一般系内部叶轮磨损而致,应予调换;

9)锅炉集箱底部地面上和受热管不可积水,以防止潮湿腐蚀底座;

10)定期检查三通挡板阀阀门的轴端密封、主轴及电动装置运转情况并及时排除故障;

11)经常检查锅炉汽压、水位、过热蒸汽产量和温度是否正常;

12)检查全部的基础地脚螺栓有无松动。必须保证紧固,否则会造成震动;

13)每班必须冲洗一次水位计;

14)安阀全手动放汽或放水实验每周至少一次,自动放汽或放水实验每三个月至少一次;

15)压力表正常运行时每周冲洗一次,存水弯管每半年至少校验一次;并在刻度盘上划指示工作压力红线,校验后铅封;

16)高低水位报警器、低水位连锁装置、超压、超温报警器、超压联锁装置,每月至少作一次报警联锁试验;

17)设备维修保养和全安附件试验校验情况,要详细作好记录,锅炉运行管理人员应定期抽查。


余热锅炉的热管特点

1.工作范围广可在温度-30℃—1000℃范围内传导热量

2.安可全靠不存在管内超压,不怕干烧液体工质汽化后,热管的内压不随温度的变化而变化

3.安装方便不受安装位置限制,热管可根据设计需要任意安装,只要有温差就可传热

4.超强的导热性导热速度快、强度大、效率高,超导热管的传递随着温差增加而增加

5.良好的等温性热管一端输入100℃,另一端可导出 100℃。良好的等温性使热管在很小的温差下,传递很大的热通量,传热阻力小

6.应用领域广泛超导热管行形状具有更大的灵活性,更广泛的应用领域,能适应各种工作环境。

 关于简析:余热锅炉包括哪些组件?各组件有什么作用?信息由河北约翰节能设备科技有限公司分享提供,约翰节能主要产品:兰炭锅炉、生物质锅炉、垃圾焚烧炉、燃煤锅炉改造等多个品种,欢迎咨询订购,更多锅炉信息可致电约翰节能史工。
