生物质锅炉燃料的内热立式干馏设备

生物质锅炉燃料的内热立式干馏设备。内热式干锢釜的形式较多,应用广泛的一种为燃烧炉烟气作载热体的内热立式干锢釜。

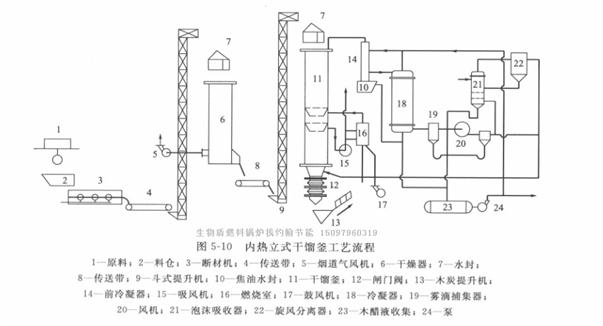

5-10 是生物质锅炉燃料内热立式干馆釜的工艺流程 。干馆釜的载热体从釜底中部通入,与原料逆流接触,依次经过木炭锻烧区和炭化区,将热解过程放出的热量带入预炭化区 干燥区。生成的气体混合物带出于情釜,经过冷凝系统,将可冷凝的焦油、酸、醇等物冷凝下来。不可冷凝气体通人燃烧炉内燃烧,并按配比混合到500℃,再送入釜内。

生物质锅炉燃料在干馏釜启动时,先在釜底部装入占总容积60 %-70 %的木炭。木炭层稍高于烟气进口的水平线,其余部分(釜的上部)和加料箱内装满木材。加料完毕后开始预热干馆釜,开始时送入180-200℃的载热体,待循环的载热体中游离氧含量降低到2 %以下,再送入450500℃的载热体。

正常操作时每隔20min将含水率为8 %-10 %的木块经水封闸门放入釜内。木块进入干馏釜后首先被加热,然后依靠重力下移,同时进行炭化。生物质锅炉燃料在干馏炭化时,生成的蒸气和载热体的棍合物很快从反应区导出,这样可以减少这些产物因高温分解而造成的损失。木炭经过下部的冷却区,利用一部分不可凝气体使木炭逐渐冷却到40-50℃。运行时干馆釜中要保持5mm Hz O OmmH 2 0= 9. 80665Pa ,下同)的正压,以免吸入空气使木炭和挥发性产物被氧化而使产量降低,也防止吸入空气形成爆炸性混合物。

生物质燃料锅炉内热立式干馆设备的炭化时间为12-20h,每隔15min左右,卸出木炭一次。
