余热锅炉5大分类

返回列表 来源: 发布日期: 2020.04.30

余热锅炉5大分类:我们知道锅炉是工业生产的主要设备之一,大型锅炉一般都会配备余热锅炉,来更好的利用余热。当然余热锅炉和工业锅炉一样,种类很多。下面跟约翰节能来看看余热锅炉的5大分类都有哪些?

余热锅炉


余热锅炉利用各种工业过程中的废气、废料或废液中的显热或(和)其可燃物质燃烧后产生的热量的锅炉。或在燃油(或燃气)的联合循环机组中,利用从燃气轮机排出的高温烟气热量的锅炉

余热锅炉的5分类

1从燃气侧热源分无补燃余热锅炉和有补燃余热锅炉

无补燃余热锅炉单纯回收燃气轮机排气的热量,产生一定压力和温度的蒸汽。

有补燃余热锅炉部分补燃型向余热锅炉内加喷有限燃料,燃烧消耗掉一部分燃机透平排气中的氧气,使锅炉受热面的燃气温度提高到700—1000℃

特点:

余热锅炉结构简单(无需辐射换热,只需增加对流换热面);蒸发量比无补燃余热锅炉增大一倍。完全补燃型向余热锅炉喷入大量的燃料,在余气系数1.1的条件下把从燃机透平送来的高温燃气中的氧气几乎完全燃烧掉。

余热锅炉需要敷设辐射换热面;蒸汽量可以达到无补燃余热锅炉的6—7倍。一般来说,采用无补燃的余热锅炉的联合循环效率相对较高。目前,大型联合循环大多采用无补燃的余热锅炉。

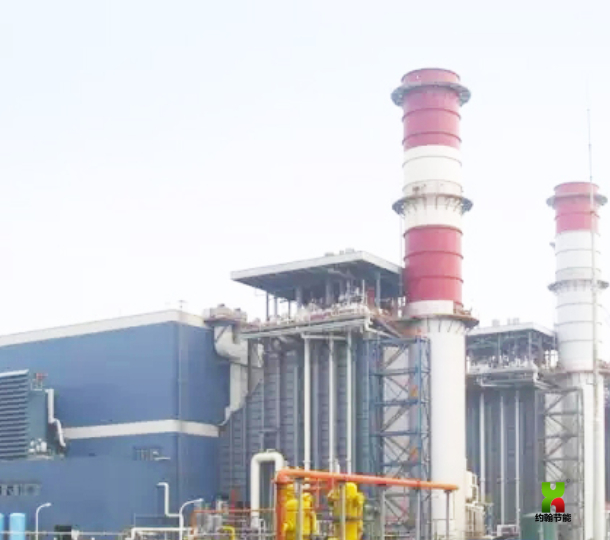

余热锅炉1 (1)

2从蒸发器中汽/水工质的循环方式分

余热锅炉按照蒸发器中汽/水工质的循环方式分为:强制循环余热锅炉自然循环余热锅炉

两者的区别:有无循环水泵加压

布置在炉膛内的水冷壁受到高温烟气(或火焰)辐射的热量加热后,管内水的温度迅速升高,一部分水汽化,在管内形成汽水混合物。布置在炉墙外侧下降管中的水,由于不受热,它的密度就大于汽水混合物的密度。

下降管一侧的压力大于水冷壁一侧的压力,二者之差为流动压头。在流动压头的作用下,水从下降管向水冷壁管(上升管)不断地循环流动,这种现象称为自然循环。

3从产生蒸汽压力等级分单压余热锅炉、双压或三压余热锅炉、高联合循环效率。

单压余热锅炉只产生一种蒸汽压力供汽轮机使用。

双压或三压余热锅炉产生两种或三种不同压力的蒸汽供汽轮机使用;可以采用再热蒸汽循环的方式,提高联合循环效率;双压或三压余热锅炉系统复杂、造价高,适用于燃机透平排气温度较高、单机功率较大的机组。

4从锅炉本体结构布置分类:卧式布置余热锅炉立式布置余热锅炉

易与脱氧化氮和一氧化碳的触媒设备相配;易与大功率补燃设备相配;易于满足高地震区的设计要求;钢结构量少。占地面积可能较小;在老厂改造项目中,较易在现有锅炉房中布置;比较容易解决就地分包项目;现场安装时无需使用重型起吊器械。


高耗能企业锅炉设备案例图

5按照有无锅筒装置分类:直流式余热锅炉锅筒式余热锅炉

大型余热锅炉采用模块结构,这种经过工厂试验的各模块,便于装运,可缩短安装工期,降低建造费用。

余热锅炉和常规工业锅炉也有一定的区别。比如:余热锅炉是利用燃气轮机排出的废气为热源,因此无需燃烧系统(除非有补燃要求)无需配备风机(通风来自燃气轮机的排气)可在多压状态下产生蒸汽以提高热回收效率等等。
