西格斯垃圾焚烧炉结构及炉排的区别

返回列表 来源: 发布日期: 2020.03.19

随着人们生活水平的提高,产生的垃圾也剧增,尤其今年疫情的影响,含有病菌的垃圾须要高温焚烧处置,以达到灭的目的。说到焚烧就联想到垃圾焚烧炉,约翰节能垃圾焚烧炉厂家将利用本文主要介绍焚烧炉炉排。

西格斯垃圾焚烧炉整个系统包括给料炉排、燃烧炉排、出渣炉排(出渣机)以及破桥装置、液压装置、SNCR喷头、辅助和启动燃烧器、仪表和燃烧控制柜辅助系统等。


约翰节能大型垃圾焚烧炉结构及安装案例图

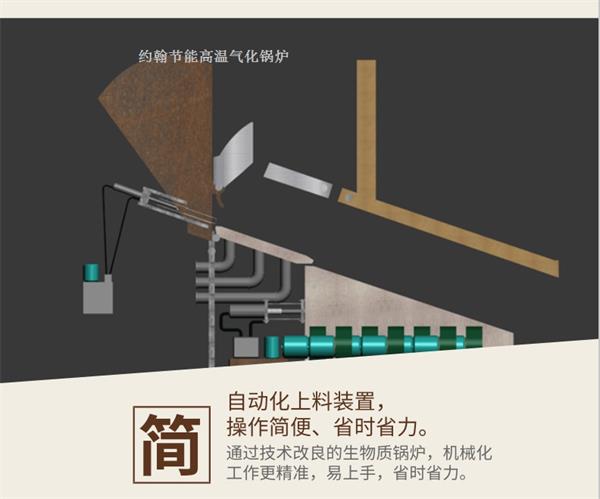

1、坡桥装置和给料炉排(推料器)

为防止垃圾在进料口和溜槽处搭桥,造成堵塞,在垃圾溜槽处设置了破桥装置,当进料斗和溜槽处搭桥时,启动坡桥装置,将搭桥破除以保证溜槽进料,垃圾经进料溜槽到达推料平台,推料器将垃圾推进到焚烧炉膛的炉排上,推料器是由液压装置驱动的四台退料小车共同组成的,它们通过自动控制系统保证退料的同步性。

2、燃烧炉排

西格斯垃圾焚烧炉炉排属于机械往复式炉排,根据水平燃烧过程,沿垃圾运动方向,炉排包括五个单元。前部四个为标准单元,包括:2行翻动炉排片,2行滑动炉排片,2行固定炉排片;尾端单元(单元5)包括:1行翻动炉排片,3行滑动炉排片,2行固定炉排片沿宽度方向。

燃烧炉排分成四列,每列配有安装在一侧的液压缸。每列炉排片,都有自己独立的支撑框架,框架被安装固定在一根支撑臂或支撑轴上。炉排片本体由高质量的防火镍基铸钢制成。炉排片经过950℃热处理,以抵抗由局部超高温引起的变型。

燃烧过程分为三个阶段,分别是干燥段、燃烧段以及燃尽段,其中一单元和二单元前部为干燥单元,垃圾经推料器进入炉膛后首先到达一单元,并在炉排的动作下相继移动到下部单元,垃圾被炉排下部230℃的一次风吹透,并且利用炉膛和火焰的辐射热实现垃圾的干燥,干燥后的垃圾达到着火温度后在二单元后部和三单元以及四单元前部的燃烧段完成垃圾的焚烧,焚烧后产生的高温烟气进入余热锅炉,产生蒸汽供给汽轮机进行发电,燃烧后的垃圾进入四单元后部和五单元的燃尽段,以保证垃圾的燃尽并且充分利用燃尽垃圾的余热,以提高焚烧炉的热效率。由于垃圾热值不稳定,各燃烧段分界也存在着变化,但总的范围不会偏差太多。


约翰节能垃圾焚烧炉构造图

3、出渣炉排(出渣机)


出渣机作为焚烧炉的排渣装置,将焚烧后的灰渣冷却后排出。焚烧后的灰渣在炉排的运动下,经落渣管排到出渣机,出渣机内部设有灰渣冷却降温系统,保证灰渣充分冷却后才能排出出渣机。

4、炉排液压系统

每台垃圾焚烧炉配有一套液压装置,管线由该装置上延伸,并和不同的液压控制柜连接。液压站给料斗闸门、给料炉排、燃烧炉排、破桥装置、出渣机提供动力。液压装置本体包括液压油箱和油泵,液压本体还包括油冷却器和油过滤器,并安装在回路上。

5、垃圾焚烧炉的燃烧过程主要是在炉排上完成的,炉排是构成焚烧炉燃烧室的关键部件。

6、焚烧炉炉排的作用:通过炉膛输送垃圾和灰渣;搅拌、混合物料;使炉排下方进入的一次空气顺利通过燃烧层。


垃圾焚烧炉排-主要的机械炉排形式

7、垃圾焚烧炉炉排分类:按对废物移送方式的不同,炉排分为:往复式炉排、马丁炉排、摇动式炉排、滚动炉排、摆动式炉排和旋转炉排等。

其他炉排还有:摇滚窑、震动式炉排、摆动式炉排、反转往复式炉排、多级旋转鼓炉排、带手柄的旋转椎炉排。现在垃圾焚烧过程大多是移动式炉排。
